Butterfly valve mungkin sudah sangat familiar. Sesuai dengan namanya, valve tersebut bekerja seperti sayap kupu kupu. Lebih lanjut terkait pengertian & fungsi butterfly valve, anda bisa simak ulasan berikut ini.

Pengertian Butterfly Valve

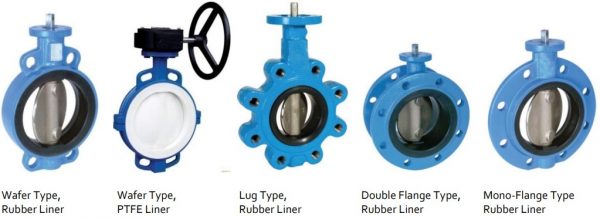

Butterfly Valve cukup umum digunakan pada sistem perpipaan. Sesuai dengan namanya, yaitu mirip layaknya sayap kupu kupu. Pada awalnya butterfly valve hanya digunakan pada instalasi bertekanan rendah. Namun seiring dengan berkembangnya teknologi, butterfly valve kemudian menjadi jenis yang multiguna, dapat diaplikasikan pada hampir semua sistem perpipaan, baik itu pada pembangunan kapal, industri, platform, sampai di perumahan.

Jenis valve ini termasuk sebagai katup seperempat putaran yang mempunyai disk seperti kupu kupu dan terhubung ke sebuah stem. Biasanya butterfly valve lebih banyak digunakan untuk memulai, mengatur, dan menghentikan aliran.

Butterfly valve ini juga mudah dan cepat dibuka. Sehingga bisa dioperasikan dengan roda gigi, gagang, atau aktuator otomatis. Dimana rotasi pegangan 90 derajatnya memberikan pembukaan atau penutupan valve sepenuhnya. Dalam ukuran besar, biasanya butterfly valve akan dilengkapi dengan gearbox, dan gearbox dengan handwheel nantinya dihubungkan ke stem.

Hal tersebut membuat pengoperasian menjadi lebih sederhana, meskipun harus mengorbankan kecepatan kerjanya. Namun ini tidak begitu dipermasalahkan, sebab butterfly valve masih dapat diaplikasikan pada berbagai media yang melaluinya. Seperti cairan, gas, suhu, dan lumpur dengan berbagai tingkat tekanan.

Cara Kerja Butterfly Valve

Cara Kerja Butterfly Valve relatif sederhana, dengan komponen utama yaitu disk, stem, seal, dan body, butterfly valve tipikal mempunyai disk yang diposisikan di tengah pipa. Kemudian terhubung dengan stem yang menyambung ke pegangan atau aktuator di bagian luar.

Ketika aktuator memutar stem ke belakang 90 derajat, maka disk akan menjauh dari seat valve dan berada sejajar dengan aliran rotasi parsial. Kondisi ini memungkinkan aliran menjadi proporsional atau dibatasi. Dan dalam posisi tertutup, disk berada pada keadaan tegak lurus dengan aliran, serta disegel oleh valve. Di sini, o-ring digunakan untuk menutup stem.

Jenis Butterfly Valve

Concentric Butterfly Valve

Concentric butterfly valve merupakan jenis desain paling dasar dari katup kupu kupu. Desain konsentris tersebut berarti batang melewati garis tengah disk, yang terletak di tengah lubang pipa dan dudukannya adalah diameter bagian dalam badan katup. Desain tersebut dikatakan mempunyai seat yang kuat dengan disk dari bahan logam.

Biasanya concentric butterfly valve atau valve offset-nol ini juga disebut dengan nama dudukan berpegas, lantaran yang diandalkan untuk menutup aliran secara efisien adalah fleksibilitas karet seat.

Dengan sifatnya yang demikian, biasanya butterfly konsentris digunakan untuk rentang bertekanan rendah. Dimana disk pertama kali bersentuhan dengan seat di sekitar 85° selama putaran 90°.

Double Eccentric Butterfly Valve

Jenis desain lainnya dari butterfly valve yaitu double eccentric butterfly valve, yang terbuat dari berbagai macam bahan untuk disk dan seatnya. Itu berarti stem pada bagian satu ini tidak melewati garis tengah disk. Namun stem lewat di belakangnya dan berlawanan dengan arah aliran.

Pada saat stem berada di belakang garis tengah disk, maka katup disebut offset tunggal. Dalam pengertian & fungsi butterfly valve, desain seperti itu dikembangkan untuk mengurangi kontak disk dengan seal sebelum katup pada akhirnya ditutup secara penuh.

Triple Eccentric Butterfly Valve

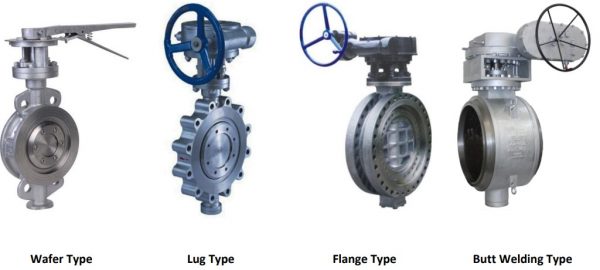

Triple eccentric butterfly valve yang sering disebut triple offset butterfly valve , biasanya model desain tersebut dirancang mirip dengan butterfly valve offset ganda. Dimana offset ketiganya yaitu sumbu kontak antara seat dan disk.

Itulah kenapa butterfly valve offset rangkap tiga disebut jauh lebih efisien. Tidak heran apabila tipe triple eccentric katup kupu kupu sering diaplikasikan pada sistem yang memerlukan dua arah. Seperti pabrik kimia dan pembuatan kapal, LNG atau NPG, sampai penutup minyak dan gas.

Demikian pembahasan singkat mengenai butterfly valve. Sebelum membeli pastikan dulu disesuaikan dengan kebutuhan anda agar kualitas dan fungsi valve tersebut akan terjaga dengan baik.
